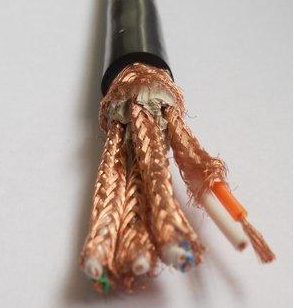

DJYDPYD(R)P DJYDYD(R)P2 DJYDYD(R)P3低煙無鹵屏蔽電纜
一：產品特點及用途
DJYDPYD(R)P DJYDYD(R)P2 DJYDYD(R)P3低煙無鹵屏蔽電纜適用于交流U0/U為300/500V電力、冶金、石化等行業以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統作控制線以及檢測用儀器儀表用電子計算機電纜。
二：產品執行標準: DJYDPYD(R)P DJYDYD(R)P2 DJYDYD(R)P3低煙無鹵屏蔽電纜執行TCW-06=2009(等效采用英國BS5308標準),阻燃性能試驗執行GB12666-90標準
三：DJYDPYD(R)P DJYDYD(R)P2 DJYDYD(R)P3低煙無鹵屏蔽電纜使用特性
1． 交流額定電壓：U0/U 300/500KV
2． 高工作溫度：聚乙烯J緣不超過70℃
交聯聚乙烯J緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃。
5． 電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：基本型號及M稱
1．低煙無鹵阻燃聚烯烴J緣和護套計算機用屏蔽電纜(包括DCS電纜)
|
DJYDYD(R)P
|
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織總屏計算機用屏蔽(軟)電纜
|
|
DJYDPYD(R)
|
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏計算機用屏蔽(軟)電纜
|
|
DJYDPYD(R)P
|
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏總屏計算機用屏蔽(軟)電纜
|
|
DJYDYD(R)P2
|
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包總屏計算機用屏蔽(軟)電纜
|
|
DJYDP2YD(R)
|
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏計算機用屏蔽(軟)電纜
|
|
DJYDP2YD(R)P2
|
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏總屏計算機用屏蔽(軟)電纜
|
|
DJYDYD(R)P3
|
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包總屏計算機用屏蔽(軟)電纜
|
|
DJYDP3YD(R)
|
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏計算機用屏蔽(軟)電纜
|
|
DJYDP3YD(R)P3
|
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏計算機用屏蔽(軟)電纜
|
|
鋼帶鎧裝電纜在型號后加22，屏蔽可采用鍍錫銅絲，基本型號略
|
|
2．聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
|
DJYV(R)P
|
聚乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYPV(R)
|
聚乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYPV(R)P
|
聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYV(R)P2
|
聚乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYP2V(R)
|
聚乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYP2V(R)P2
|
聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYV(R)P3
|
聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYP3V(R)
|
聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYP3V(R)P3
|
聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYVP(R)22
|
聚乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYP(R)V22
|
聚乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYPV(R)P22
|
聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYV(R)P2-22
|
聚乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYP2V(R)22
|
聚乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYP2V(R)P2-22
|
聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYVP3(R)-22
|
聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYP3V(R)22
|
聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYP3V(R)P3-22
|
聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略
|
|
3．聚氯乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
|
DJVV(R)P
|
聚氯乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVPV(R)
|
聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVPV(R)P
|
聚氯乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVV(R)P2
|
聚氯乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVP2V(R)
|
聚氯乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVP2V(R)P2
|
聚氯乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVV(R)P3
|
聚氯乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVP3V(R)
|
聚氯乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVP3V(R)P3
|
聚氯乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJVV(R)P22
|
聚氯乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJVPV(R)22
|
聚氯乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJVPV(R)P22
|
聚氯乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJVV(R)P2-22
|
聚氯乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJVP2V(R)22
|
聚氯乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJVP2V(R)P2-22
|
聚氯乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJVV(R)P3-22
|
聚氯乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJVP3V(R)22
|
聚氯乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJVP3V(R)P3-22
|
聚氯乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略
|
|
4．交聯聚乙烯J緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
|
DJYJV(R)P
|
交聯聚乙烯J緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJPV(R)
|
交聯聚乙烯J緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJPV(R)P
|
交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJV(R)P2
|
交聯聚乙烯J緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJP2V(R)
|
交聯聚乙烯J緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJP2V(R)P2
|
交聯聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJV(R)P3
|
交聯聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJP3V(R)
|
交聯聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJP3V(R)P3
|
交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽(軟)電纜
|
|
DJYJV(R)P22
|
交聯聚乙烯J緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYJPV(R)22
|
交聯聚乙烯J緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYJPV(R)P22
|
交聯聚乙烯J緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYJV(R)P2-22
|
交聯聚乙烯J緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYJP2V(R)22
|
交聯聚乙烯J緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYJP2V(R)P2-22
|
交聯聚乙烯J緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYJV(R)P3-22
|
交聯聚乙烯J緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYJP3V(R)22
|
交聯聚乙烯J緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
DJYJP3V(R)P3-22
|
交聯交聯聚乙烯J緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽(軟)電纜
|
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略
|
|
五：代號M稱和含義
表2
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
分A、B、C阻燃
|
|
系列代號
|
DJ
|
計算機屏蔽電纜(包括DCS電纜)
|
|
J緣材料
|
Y
|
聚乙烯
|
|
YJ
|
交聯聚乙烯
|
|
|
YD
|
低煙無鹵阻燃聚烯烴
|
|
|
V
|
聚氯乙烯
|
|
|
VD
|
低煙低鹵聚氯乙烯
|
|
|
護套材料
|
YD
|
低煙無鹵阻燃聚烯烴
|
|
V
|
聚氯乙烯
|
|
|
VD
|
低煙低鹵聚氯乙烯
|
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P1
|
鍍錫銅絲屏蔽
|
|
|
P2
|
銅帶繞包屏蔽
|
|
|
P3
|
鋁塑繞包屏蔽
|
|
|
鎧裝材料
|
22
|
鋼帶鎧裝聚氯乙烯護套
|
|
32
|
鋼絲鎧裝聚氯乙烯護套
|
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
|
R
|
多股絞合導體
|
六：主要技術指標
|
性能項目
|
單位
|
指標
|
|
|
聚乙烯
|
聚氯乙烯
|
||
|
J緣電阻(20℃)
|
Ω/KM
|
5000
|
25
|
|
工作電容
|
PF/m
|
≤90
|
≤200
|
|
對絞組之間電容不平衡(1Kz)
|
PF/m
|
≤1
|
/
|
|
試驗電壓
|
V
|
2000V/1min
|
|
|
阻燃特性
|
符合GB12666.5-90要求，A或B類
|
||
|
可根據現場使用環境不同，定制符合客戶使用環境的電纜
|
||||||
|
