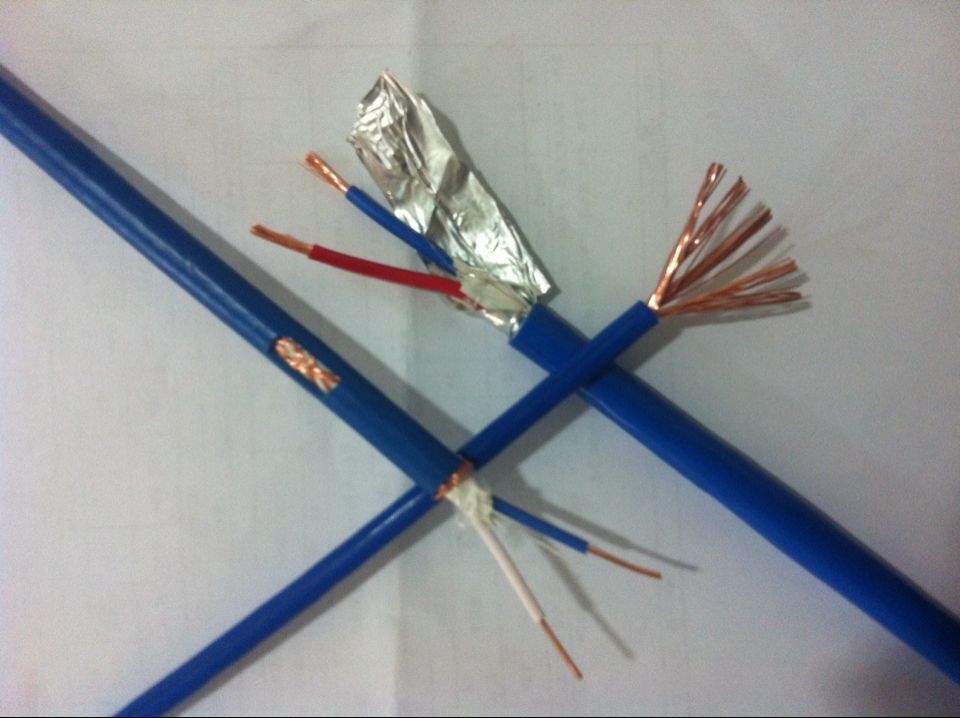

一： KX熱電偶用補償導線產品特點及用途
KX熱電偶用補償導線具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料J緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94（等效采用IEC584-3）的規定。
本質放心防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆放心性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二： KX熱電偶用補償導線產品執行標準
GB/T4989-94（等效采用IEC584-3標準）
三： KX熱電偶用補償導線使用特性
1． 導體高工作溫度：耐熱：聚全氟乙丙烯（F46）200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料J緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜小為電纜外徑的12倍
氟塑料J緣和護套小為電纜外徑的10倍
四：基本型號及M稱
1：熱電偶用補償導線
| KX-GA-VV | 聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
| KX-GA-VVR | 聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
| KX-GA-VVP | 聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
| KX-GA-VVRP | 聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
| KX-HA-FF | 氟塑料J緣和護套準確K分度號熱電偶補償導線 |
| KX-HA-FFR | 氟塑料J緣和護套準確K分度號熱電偶補償軟導線 |
| KX-HA-FFP | 氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
| KX-HA-FFRP | 氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
| KX-HA-FG | 氟塑料J緣硅橡膠護套準確K分度號熱電偶補償導線 |
| KX-HA-FGR | 氟塑料J緣硅橡膠護套準確K分度號熱電偶補償軟導線 |
| KX-HA-FGP | 氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
| KX-HA-FGRP | 氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
| KX-HA-FV | 氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
| KX-HA-FVR | 氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
| KX-HA-FVP | 氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
| KX-HA-FVRP | 氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
| KX-GA-YJV | 交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
| KX-GA-YJVR | 交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
| KX-GA-YJVP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
| KX-GA-YJVRP | 低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
| KX-GA-YDYD | 低煙無鹵J緣和護套準確K分度號熱電偶補償導線 |
| KX-GA- YDYD R | 低煙無鹵J緣和護套準確K分度號熱電偶補償軟導線 |
| KX-GA- YDYD P | 低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
| KX-GA- YDYD RP | 低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號項即可，
阻燃型補償導線型號前加ZR，ZR192為PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
|
|
2：本安型熱電偶用補償導線
| IA-KX-GA-YVP | 聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線 |
| IA-KX-GA-YVRP | 聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線 |
| IA-KX-HA-FFP | 氟塑料J緣和護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線 |
| IA-KX-HA-FFRP | 氟塑料J緣和護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線 |
| IA-KX-HA-FGP | 氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線 |
| IA-KX-HA-FGRP | 氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線 |
|
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號項即可，
阻燃型在型號前加ZR，ZR192為PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
|
|
3：補償電纜
| KX-GA-VVP | 聚氯乙烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-GA-VVRP | 聚氯乙烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-GA-VPVP | 聚氯乙烯J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-GA-VPVRP | 聚氯乙烯J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-GA-YJVP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-GA-YJVRP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-GA-YJPVP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-GAYJPVRP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-HA-FFP | 氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-HA-FFRP | 氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-HA-FPFP | 氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-HA-FPFRP | 氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-HA-FVP | 氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-HA-FVRP | 氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-HA-FPVP | 氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-HA-FPVRP | 氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-HA-FGP | 氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-HA-FGRP | 氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
| KX-HA-FPGP | 氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
| KX-HA-FPGRP | 氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫260℃
|
|
4：本安型補償電纜
| IA-KX-GA-FPVP | 氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜 |
| IA-KX-GA-FPVRP | 氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜 |
| IA-KX-HA-FPFP | 氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜 |
| IA-KX-HA-FPFRP | 氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜 |
| IA-KX-HA-FPGP | 氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜 |
| IA-KX-HA-FPGRP | 氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜 |
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫260℃
|
|
五：代號M稱和含義
表2
| 項目 | 代號 | 說明 |
| 阻燃特性 | ZR | 分A、B、C阻燃 |
| 系列代號 | /IA | 無（本安型） |
| J緣材料 | Y | 聚乙烯 |
| YJ | 交聯聚乙烯 | |
| YD | 低煙無鹵阻燃聚烯烴 | |
| F | 聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA） | |
| 護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
| V | 聚氯乙烯 | |
| F | 聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA） | |
| G | 硅橡膠 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑復合帶繞包屏蔽 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
適用范圍：
補償導線和補償線纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有J緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長和補償型兩種。
使用特性：
補償導線和補償線纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有J緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長和補償型兩種。
使用特性：
- 工作溫度
耐熱用：高180℃、200℃和260℃三種。一般用：高70℃、90℃和105℃三種
- 電纜長期允許的環境高工作溫度：
聚氯乙烯護套為：70℃、90℃和105℃。
硅橡膠護套不超過：180℃。
氟塑料護套不超過200℃。
PFA護套不超過260℃。
硅橡膠護套不超過：180℃。
氟塑料護套不超過200℃。
PFA護套不超過260℃。
- 電纜的敷設溫度應不低于：
固定敷設-60℃。非固定敷設-20℃
- 推薦的允許彎曲半徑：
氟塑料護套的電纜和鎧裝電纜，應不小于電纜的外徑的12倍
聚氯乙烯護套的電纜，應不小于電纜的外徑的10倍。
聚氯乙烯護套的電纜，應不小于電纜的外徑的10倍。
