屏蔽變頻電纜BPGGP2

在線咨詢全國熱線
18855017299

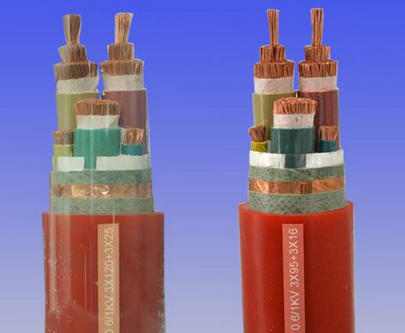

屏蔽變頻電纜BPGGP2

一:產品特點及用途: 屏蔽變頻電纜BPGGP2適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接,產品具有較強的耐電壓沖擊性,能經受變頻時的脈沖電壓,電纜具有良好的屏蔽性,并有效消除電磁干擾,降低變頻電機噪音,保證系統穩定運行。廣泛用于冶金、電力、石化等行業。

二:產品執行標準企標,阻燃耐火特性試驗執行GB12666-90標準
三:屏蔽變頻電纜BPGGP2使用特性
1. 交流額定電壓:U0/U 0.6/1KV
高工作溫度:硅橡膠J緣180℃
氟46J緣200℃和260℃兩種
聚氯乙烯J緣70℃
交聯聚乙烯90℃
低環境溫度:敷設電纜時的環境溫度應不低于-40℃;聚氯乙烯護套電纜不低于0℃。
2. 電纜安裝敷設溫度應不低于-25℃。
3. 電纜允許彎曲半徑:電纜小為電纜外徑的10倍
四:基本型號及M稱
表1

型號
M稱
BPGG
硅橡膠J緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。
BPGGP2
硅橡膠J緣和護套銅帶繞包屏蔽變頻電纜。
BPGGPP2
硅橡膠J緣和護套銅絲編織銅帶繞包屏蔽耐高溫屏蔽變頻電纜
BPGGP3
硅橡膠J緣和護套鋁聚酯復合膜繞包屏蔽變頻電纜
BPGVFP
硅橡膠J緣丁青護套銅絲編織屏蔽變頻電纜。
BPGVFP2
硅橡膠J緣丁青護套銅帶繞包屏蔽變頻電纜。
BPGVFPP2
硅橡膠J緣丁青護套銅絲編織銅帶繞包屏蔽變頻電纜
BPGVFP3
硅橡膠J緣丁青護套鋁聚酯復合膜繞包屏蔽變頻電纜
BPFFP
氟46J緣和護套銅絲編織屏蔽變頻電纜
BPFFP2
氟46J緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。
BPFFPP2
氟46J緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜
BPFFP3
氟46J緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。
BPVVP
聚氯乙烯J緣和護套銅絲編織屏蔽變頻電力電纜。
BPVVP2
聚氯乙烯J緣和護套銅帶繞包屏蔽變頻電力電纜。
BPVVPP2
聚氯乙烯J緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。
BPVVP3
聚氯乙烯J緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。
BPYJVP
交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。
BPYJVP2
交聯聚乙烯J緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。
BPYJVPP2
交聯聚乙烯J緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。
BPYJVP3
交聯聚乙烯J緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

備注:導體線芯中銅絲可以采用鍍錫,阻燃型電纜型號前加ZR,軟結構電纜加R。
五:代號M稱和含義
表2

代號
代號含義
BP
變頻電力電纜
銅導體
省略
G
硅橡膠J緣或護套
F
F46J緣或護套
V
聚氯乙烯J緣或護套
YJ
交聯聚乙烯J緣
VF
丁青護套
P(P1)
銅編織屏蔽(鍍錫編織屏蔽)
P2
銅帶繞包屏蔽
P3
鋁聚酯復合膜繞包屏蔽
PP2
銅絲編織銅帶繞包屏蔽

六:電纜規格
主線芯截面

型號
芯數
標稱截面mm2
全部型號
3+3
3+1
1
4,6,10,16,25,35,50,70,95,
120,150,185,240

接地線芯截面

主線芯標稱截面mm2
接地線芯截面mm2
4
1(0.75)
6
1.5(1)
10
2.5(1.5)
16, 25
4(2.5)
35
6
50, 70
10
95
16
120, 150
25
185
35
240
50(35)

六:主要技術指標
1.成品電纜導體直流電阻(符合GB3956規定)
2.成品電纜的J緣電阻(20℃)氟塑料及硅橡膠J緣應不小于100MΩ*km。聚氯乙烯J緣應不小于50 MΩ*km。
3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
4.屏蔽層傳輸阻抗
電纜在100MHz時傳輸阻抗等于或小于100Ω/m。
電纜的理想屏蔽抑制系數等于或小于0.7。
七:基本電纜規格及結構參數

線芯*標稱截面(mm2)
導體結構
(根數*直徑)
mm
電纜大外徑(mm)
BPVVPP2
BPYJVPP2
BPGGPP2
3*4
1/2.26
13.5
15.5
3*6
1/2.78
14..0
16.0
3*10
7/1.35
19.0
21.0
3*16
7/1.70
22.0
24.0
3*25
7/2.15
25.0
26.5
3*35
7/2.52
26.0
35.5
3*50
10/2.52
28.5
40.0
3*70
14/2.52
31.5
43.5
3*95
19/2.52
36.5
50.0
3*120
24/2.52
40.0
56.0
3*150
30/2.52
45.0
60.0
3*185
37/2.52
47.0
67.0
3*4+3*0.75
1/2.26
14.5
16.5
3*6+3*1
1/2.78
15.0
17.0
3*10+3*2.5
7/1.35
20.8
22.0
3*16+3*2.5
7/1.70
23.0
25.0
3*25+3*4
7/2.15
28.0
27.5
3*35+3*6
7/2.52
32.0
36.5
3*50+3*10
10/2.52
37.0
41.0
3*70+3*10
14/2.52
41.6
44.5
3*95+3*16
19/2.52
47.0
51.0
3*120+3*25
24/2.52
50.1
57.0
3*150+3*25
30/2.52
52.0
61.0
3*185+3*35
37/2.52
58.5
68.0



可根據現場使用環境不同,定制符合客戶使用環境的電纜
