RS485-22鎧裝信號電纜RS485-22鎧裝信號電纜RS485-22鎧裝信號電纜RS485-22鎧裝信號電纜

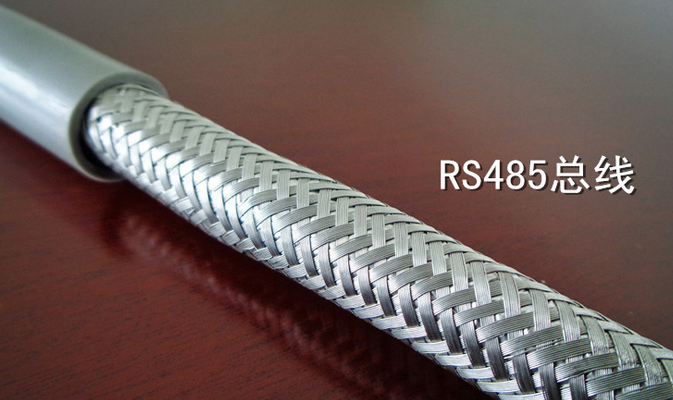

RS485現場總線特性阻抗120歐姆，導體為2*2*24AWG多股鍍錫電解銅絲絞合而成，花色J緣護套宜于安裝識別，鋁箔/聚酯帶總體100%屏蔽，附加立多股絞合鍍錫銅絲接地導體，工業灰色PVC外護套，外護套顏色可選。RS485現場總線適用于EIA RS-232/422通訊網絡，是樓宇自控、工業控制網絡、電力自動化等通訊網絡的常用電纜型號。HYA 銅芯實心聚烯烴J緣鋁塑粘結綜合護套市內通信電纜 傳輸音頻，150Hz及以下的模擬信號和2048kbit/s及以下的數字信號，管道敷設架空敷設時需吊線
HYAC 銅芯實心聚烯烴J緣鋁塑粘結綜合護套自承式市內通信電纜 傳輸音頻，150Hz及以下的模擬信號和2048kbit/s及以下的數字信號，適用于架空敷設，無需吊線
HYAT 銅芯實心聚烯烴J緣填充式擋潮層聚乙烯護套市內通信電纜 傳輸音頻，150Hz及以下的模擬信號和2048kbit/s及以下的數字信號，主要用于管道敷設，并具有防腐作用。
HYA53 銅芯實心聚烯烴J緣鋁塑綜合護套單層縱包軋紋鋼帶鎧裝聚乙烯護套市內通信電纜 傳輸音頻、150Hz及以下的模擬信號，可野外直埋敷設。RS485-22鎧裝信號電纜HYA23 通信電纜 主要用于傳輸音頻、150kHz及以下的模擬信號和2048 kbit/s及以下的數字信號，在一定條件下，也可傳輸 2048 kbit/s以上的數字信號。
HYAT23 通信電纜 主要用于傳輸音頻、150kHz及以下的模擬信號和2048 kbit/s及以下的數字信號，在一定條件下，也可傳輸 2048 kbit/s以上的數字信號。
HYAT53 銅芯實心聚烯烴J緣填充式擋潮層聚乙烯護套單層縱包軋紋鋼帶鎧裝聚乙烯套市內通訊電纜 553型機械保護層可以加到任何結構的電纜上，以增加電纜的機械強度，提高防侵蝕能力，是為易受機械破壞及及易受侵蝕的地區而設計的電話電纜。可以采用任何一種方式敷設，更適用于巖石地區的直埋敷設。RS485-22鎧裝信號電纜HYA53、HYA553型號電纜只限于特殊情況下使用,使用時須進

一、產品特性：

　芯線雙絞，鍍錫銅絲加鋁箔雙屏蔽，外加一根導流線。

　新型特種復合J緣和外護套材料，鍍錫屏蔽，抗干擾能力強，屏蔽系數小，傳輸距離長，

　產品附有立TC接地導體、符合UL AWM 2919文件規范

　全面遵照美國百通信號電纜標準。

　特性阻抗：120ΩRS485-22鎧裝信號電纜

二、應用范圍：

　本公司的RS485柔性電纜適用于電纜頻繁彎曲和卷繞的場所，如傳送系統和卷繞系統中（拖鏈、傳輸帶、卷筒、吊車、吊籃等），電纜有抗紫外線、耐油，可以用于干燥或潮濕的地方及室外使用。

三、產品型號：

　2芯、4芯、6芯

　16AWG(1.5平方）　　17AWG（1.0平方）

　19AWG（0.75平方）　20AWG(0.5平方）

　21AWG（0.4平方）　　22AWG(0.3平方)

四、電纜結構：

　導體：采用鍍錫銅絲精束,符合VDE0295class 5類標準；

　J緣：德國PEJ緣材料；RS485-22鎧裝信號電纜

　屏蔽1：鍍錫銅絲準確編織；

　屏蔽2：采用鋁塑復合帶繞包屏蔽；

　護套：采用德國特種PVC復合料；

　附加件：鍍錫銅絲精束導流線

四、技術指標：

　導體阻抗：20 MΩ·km

　額定電壓：U0/U   300/500V

　試驗電壓:AC 2.5 kV

　額定電流 (A) 參見IEC 60354-5-52-12

　移動安裝：8x電纜外徑RS485-22鎧裝信號電纜

　溫度范圍：-15℃至+70℃

　燃燒測試：阻燃自熄．符和DIN VDE 0482D265-2-1款，對應EN50265-2-1

五、產品型號RS485-22鎧裝信號電纜

　TL-RS485 RS485通訊電纜
