DCEFR-1*400mm2機車電纜用途
DCEFR-1*400mm2機車電纜機車電纜主要適用于額定電壓3000V及以下的城市軌道交通、鐵路電氣化及地鐵線路的直流電力傳輸。
型號名稱
產品型號見表1 表1
|
型 號 |
名 稱 |
|
DCEFR |
乙丙橡膠絕緣彈性體護套直流牽引軟電纜 |
|
WDZ-DCEPR |
乙丙橡膠絕緣低煙無鹵阻燃護套直流牽引屏蔽軟電纜 |
產品規格
●產品規格見表2 表2
|
型 號 |
芯 數 |
額定電壓V |
標稱截面mm2 |
|
DCEFR WDZ-DCEPR |
1 |
750 1500 |
10，16，25，35，50，70，95， 120，150，185，240，300，400 |
DCEFR-1*400mm2機車電纜使用特性
● 電纜導體長期工作溫度不超過90℃。
● 在事故運行狀態下（持續時間不超過5秒），導體***高溫度不超過250℃。
● 電纜的敷設溫度應不低于0℃，允許彎曲半徑：不小于電纜外徑的4倍。
1) 額定電壓1.8KV及以下軌道交通直流電力電纜（絕緣可為交聯聚乙烯和乙丙橡膠）
DC-WDZA-YJY、DC-WDZB-YJY
DC-DDZA-YJY、DC-DDZB-YJY
DC-WDZA-EYR、DC-WDZB-EYR
DC-DDZA-EYR、 DC-DDZB-EYR
2. 規格
電纜的芯數為1芯
電纜的標稱截面為50～630mm2
二、DCEFR-1*400mm2機車電纜產品功能介紹
額定電壓1.8kV及以下直流電力電纜：主要用于城市軌道交通的直流牽引供電系統直流電力傳輸。
三、 DCEFR-1*400mm2機車電纜使用特性
1. 電纜導體的***高額定溫度為90℃。
2. 電纜導體短路時（***長持續時間部超過5s）導體的***高溫度250℃。
3. 電纜敷設溫度
1) 聚氯乙烯絕緣電纜敷設溫度不低于0℃。
2) 交聯聚乙烯絕緣和乙丙橡膠絕緣電纜敷設溫度不低于-20℃。
4. 敷設電纜時的環境溫度應不低于0℃，其***小彎曲半徑：第2種絞合導體應不小于電纜外徑的15倍，第5種、第6種軟銅導體應不小于電纜外徑的6倍
舉例說明如下：
· DC-ZRA-FF-750V 1×95
· A類阻燃型銅芯聚錄乙烯彈性體絕緣聚氯乙烯彈性體護套直流電力電纜
· 額定電壓為750V，單芯，標稱截面95mm2。
·
· DC-WDZA-YJV-1500V 1×240
· A類阻燃型銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套直流電力電纜
· 額定電壓為1.5KV，單芯，標稱截面240mm2。
·
· DC-DDZB-FF24-1500 1×400 http://www.anhdl.com
· B類阻燃型銅芯低煙低鹵聚烯烴彈性體絕緣鋼帶鎧裝低煙低鹵聚烯烴彈性體護套直流電力電纜
· 額定電壓為1.5KV，單芯，標稱截面400mm2。
·
· DC-WDZA-FF-1800V 1×240
· A類阻燃型銅芯低煙無鹵聚烯烴彈性體絕緣低煙無鹵聚烯烴彈性體護套直流電力電纜
· 額定電壓為1.8KV，單芯，標稱截面240mm2。
·

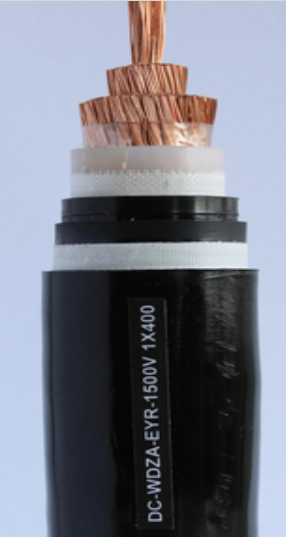

· DC-WDZA-EYR-1500V 1×400
· A類阻燃銅芯軟導體乙丙橡膠絕緣低煙無鹵聚烯烴護套直流電力電纜
· 額定電壓為1.5KV，單芯，標稱截面400mm2。
