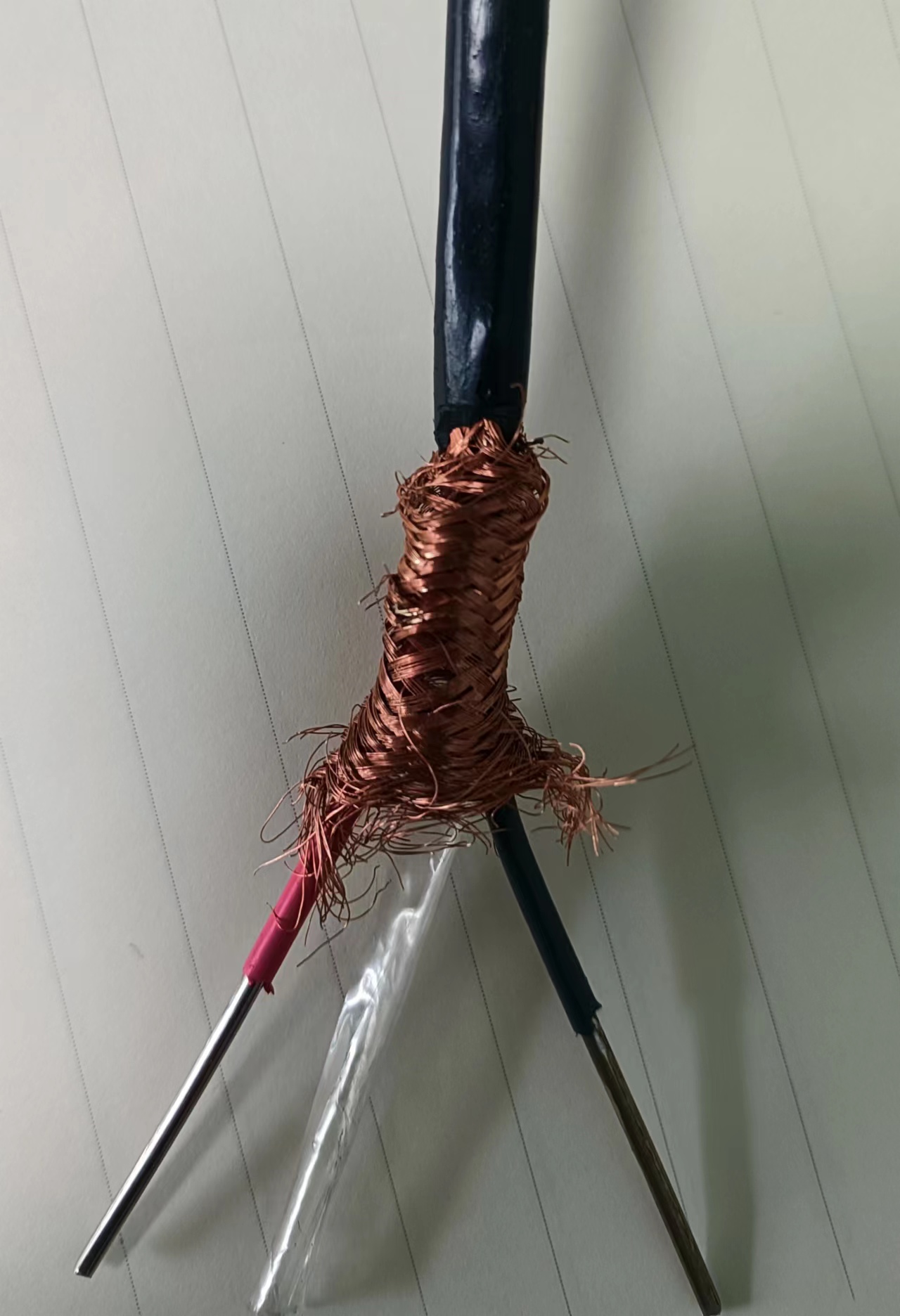

高溫補償導線JXHFF
高溫補償導線JXHFF適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、高溫補償導線執行標準 采用企業標準
二、高溫補償導線產品M稱、型號如表1所示
表1
|
產品M稱 |
補償導線型號 |
所配用熱電偶M稱 |
所配用熱電偶分度號 |
|
銅-銅鎳0.6補償導線 |
SC |
鉑銠10-鉑熱電偶 |
S |
|
鐵-銅鎳22補償導線 |
KCA |
鎳鉻-鎳硅熱電偶 |
K |
|
銅-康銅補償導線 |
KCB |
||
|
鎳鉻10-鎳硅3延長型導線 |
KX |
||
|
鐵-銅鎳22補償導線 |
NC |
鎳鉻-鎳硅熱電偶 |
N |
|
鎳鉻14硅-鎳硅延長型導線 |
NX |
||
|
鎳鉻10-銅硅45延長型導線 |
EX |
鎳鉻-銅鎳熱電偶 |
E |
|
鐵-銅鎳45延長型導線 |
JX |
鐵-銅鎳熱電偶 |
J |
|
銅-銅鎳45延長型導線 |
TX |
銅-康銅熱電偶 |
T |
三、高溫補償導線使用條件 環境溫度：-60～275℃。
四、技術條件
1、當周圍空氣溫度為15～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的J緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
表2
|
型號 |
熱電動勢μV |
200℃時 |
|
熱電動勢 |
允差 |
|
|
SC或RC |
1440 |
±60 |
五、電纜的型號規格及外徑參考如表3
表3
|
型號 |
線芯材料 |
線芯型式 |
標稱截面mm2 |
導體結構根/直徑mm |
成品電纜外徑參考 |
|
KCHFF |
補償導線合金絲 |
單股線芯 |
0.2 |
1/0.52 |
1.6×2.4 |
|
多股線芯 |
0.2 |
7/0.2 |
1.7×2.6 |
注：1、屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm；
2、線芯為多股線芯（R）或帶屏蔽（P），其型號應加“R”或“P”或“RP”。
六、交貨要求
1、交貨長度為100m或其整數倍，成盤長度應不小于100m,長度計量誤差應不超過±0.5%；
2、根據雙方協議允許任何長度交貨。
|
型號 |
產品M稱 |
|
ZR-KX-GsFV |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體，K分度號熱電偶用補償導線 |
|
ZR-KX-GsFVR |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體，K分度號熱電偶用補償軟導線 |
|
ZR-KX-GsFVP |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFVRP |
氟塑料J緣阻燃聚氯乙烯護套準確單多導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFPVP |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFPVRP |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFVPl |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFVRPl |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFPlVPl |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFPlVRPl |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFVP2 |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFVRP2 |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFP2VP2 |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFP2VRP2 |
氟塑料J緣阻燃聚氯乙烯護套準確多導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償軟電纜 |
|
KX-HsFGP |
氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
KX-HsFGRP |
氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
KX-HsFPGP |
氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏總屏，K分度號熱電偶用補償電纜 |
|
KX-HsFPGRP |
塑料J緣硅橡膠護套準確多股導體銅絲編織分屏總屏，K分度號熱電偶用補償軟電纜 |
|
KX-INHsFGP |
氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
KX-INHsFGRP |
氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
KX-INHsFPGP |
氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
|
KX-INHsFPGRP |
氟塑料J緣硅橡膠護套準確多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
