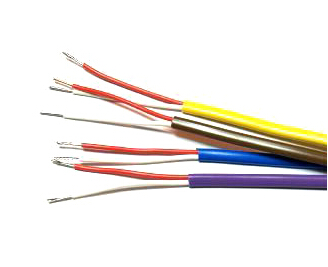

KX、KC型熱電偶用補償導線、
補償電纜
熱電偶用補償導線、補償電纜的詳細資料：
|
|
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號個字母與熱電偶的分度號相對應；
b）字母“X”表示延伸型補償導線（型別）；
c）字母“C”表示補償型補償導線（型別）。
注：SC型補償導線可配用R型分度號熱電偶
| 結構特征、J緣層、護層材料、使用溫度 |
使用分類、允差等、護層著色標志 |
| J緣層及護層 |
使用溫度 |
| 材料 |
符號 |
| 聚氟乙烯 |
PVC |
-25～70℃
-25～105℃ |
| 聚全氟乙丙烯 |
FEP |
-60～205℃ |
| 可溶性聚四氟乙烯 |
PFA |
-60～260℃ |
| 結J示意 |
| 護層 |
J緣層 |
合金絲 |
護層 |
屏蔽層 |
合金絲 |
 |
 |
|
| 使用分類 |
標志 |
允許登記及護層著色 |
| 普通 |
準確 |
| 一般用 |
G |
（黑色） |
S（灰色） |
| 耐熱用 |
H |
（黑色） |
S（灰色） |
|
| 產品標號（標記） |
補償導線合金絲和J緣層顏色 |
配用熱電
偶分度號 |
一般用（G）
產品標號 |
耐熱用（H）
產品標號 |
| 普通 |
準確（S） |
普通 |
準確（S） |
| S |
SC-G |
SC-GS |
SC-H |
-- |
| N |
NC-G |
NC-GS |
NC-H |
NC-HS |
| K |
NC-G |
NC-GS |
NC-H |
-- |
| KC2-G |
KG2-GS |
KC2-H |
KC2-HS |
| KX-G |
KX-GS |
KX-H |
KX-HS |
| E |
EX-G |
EX-GS |
EX-H |
EX-HS |
| J |
JX-G |
JX-GS |
JX-H |
JX-HS |
| T |
TX-G |
TX-GS |
TX-H |
TX-HS |
|
補償號
線型號 |
配用熱電
偶的分度號 |
補償導線合金線 |
J緣層
著色 |
| 正 |
負 |
正 |
負 |
| SC |
S（鉑鉻10—鉑） |
SPC（銅） |
SNC（銅鎳） |
紅 |
綠 |
| NC |
N（鎳鉻硅—鎳硅） |
NPC（鐵） |
NNC（銅鎳） |
紅 |
黃 |
| KC |
K（銅—康銅） |
KPC（銅） |
KNC（銅鎳） |
紅 |
藍 |
| KX |
K（鎳鉻—鎳硅） |
KPX（鎳鉻） |
KNX（銅鎳） |
紅 |
黑 |
| EX |
E（鎳鉻—銅鎳） |
EPX（鎳鉻） |
ENX（銅鎳） |
紅 |
棕 |
| JX |
J（鐵—銅鎳） |
JPX（鐵） |
JNX（銅鎳） |
紅 |
紫 |
| TX |
T（銅—銅鎳） |
TPX（銅） |
TNX（銅鎳） |
紅 |
白 |
|
補償導線的熱電勢、允差
| |
熱電勢及允差（μV） |
熱電偶測試
端溫度（℃） |
100 ℃
|
100 ℃ |
熱電勢
（標準值） |
允 差 |
熱電勢
（標準值） |
允 差 |
| 普通 |
準確（S） |
普通 |
準確（S） |
| SC或RC |
645 |
±60（±5.0℃） |
±30（±2.5℃） |
1440 |
±60（±5.0℃） |
-- |
1000 |
| KCA |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| KCB |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
-- |
-- |
900 |
| KX |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| NC |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| NX |
2774 |
±200（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃） |
±60（±1.5℃） |
900 |
| EX |
6317 |
±60（±2.5℃） |
±120（±1.5℃） |
13419 |
±200（±2.5℃） |
±120（±1.5℃） |
600 |
| JX |
5268 |
±140（±2.5℃） |
±85（±1.5℃） |
10777 |
±140（±2.5℃） |
±85（±1.5℃） |
500 |
| TX |
4277 |
±60（±1.0℃） |
±30（±0.5℃） |
9285 |
±90（±1.5℃） |
±48（±0.8℃） |
300 |
補償導線的線芯截面、股數、單線直徑及J緣層、護層和外徑尺寸：
| 使用分類 |
標稱截面（mm2） |
單股線芯 |
多股軟線芯（R） |
J緣層厚度 |
護層厚度 |
外徑上限 |
| 線芯股數（根） |
單線直徑 |
線芯股數（根） |
單線直徑 |
扁平型 |
屏蔽扁平型 |
| 單股線芯 |
多股線芯 |
單股線芯 |
多股線芯 |
| 一般用（G） |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.7 |
3.0x4.6 |
3.1x4.8 |
3.8x5.4 |
3.9x5.6 |
| 0.5 |
1 |
0.80 |
7 |
0.30 |
0.5 |
0.8 |
3.7x6.4 |
3.9x6.6 |
4.5x7.2 |
4.7x7.4 |
| 1.0 |
1 |
1.13 |
7 |
0.43 |
0.7 |
1.0 |
5.0x7.7 |
5.1x8.0 |
5.8x8.5 |
5.9x8.8 |
| 1.5 |
1 |
1.37 |
7 |
0.52 |
0.7 |
1.0 |
5.2x8.3 |
5.5x8.7 |
6.0x9.1 |
6.3x9.6 |
| 2.5 |
1 |
1.76 |
19 |
0.41 |
0.7 |
1.0 |
5.7x9.3 |
5.9x9.8 |
6.5x10.1 |
6.7x10.7 |
| 耐熱用（H） |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.3 |
2.3x4.0 |
2.4x4.2 |
3.1x4.8 |
3.2x5.0 |
| 0.5 |
1 |
0.80 |
7 |
0.3 |
0.4 |
0.3 |
2.9x5.0 |
3.0x5.2 |
3.7x5.5 |
3.8x6.0 |
| 1.0 |
1 |
1.13 |
7 |
0.43 |
0.4 |
0.3 |
3.5x5.7 |
3.7x6.1 |
4.3x6.5 |
4.5x6.9 |
| 1.5 |
1 |
1.37 |
7 |
0.52 |
0.4 |
0.3 |
4.0x6.5 |
4.2x6.9 |
4.8x7.3 |
5.0x7.7 |
| 2.5 |
1 |
1.76 |
19 |
0.41 |
0.4 |
0.3 |
4.5x7.3 |
4.8x7.9 |
5.3x8.1 |
5.6x8.7 |
訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠銷售熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。 |
|
